Чиллер, или промышленный холодильный агрегат, — это сердце системы кондиционирования или охлаждения в большом здании, на производстве или в торговом центре. А фреон, циркулирующий по его замкнутому контуру, — это та самая «кровь», которая переносит тепло и обеспечивает желанную прохладу. Со временем количество хладагента может уменьшаться из-за микроскопических утечек, что неизбежно сказывается на эффективности работы всей системы.
Заправка чиллера фреоном — это не просто «доливка» жидкости. Это сложная техническая операция, требующая глубоких знаний, специального оборудования и строгого соблюдения протоколов. Неправильные действия могут привести не только к выходу из строя дорогостоящего оборудования, но и к серьезным экологическим последствиям, поскольку многие виды фреона вредны для окружающей среды.
В этой статье мы подробно разберем, как профессионалы подходят к этому ответственному процессу. Вы узнаете, почему нельзя обойтись без предварительной диагностики, как правильно подготовить систему, какие этапы включает в себя сама заправка и на что обращают внимание специалисты при финальной проверке. Эта информация поможет вам понять важность квалифицированного сервиса и принять взвешенное решение при обслуживании вашего чиллера.
Подготовительный этап: проверка системы и поиск утечек
Прежде чем приступить к непосредственной заправке, специалисты проводят тщательную подготовку. Это самый важный этап, ведь заправка чиллера без устранения причины утечки фреона — это пустая трата времени и ресурсов. Работа ведется в несколько ключевых шагов.
Диагностика и поиск утечки
Первая задача — найти, где система теряет хладагент. Для этого используются несколько методов:
- Визуальный осмотр: Инженер проверяет все соединения, вальцовки, места пайки на наличие масляных пятен. Фреон растворяет масло из компрессора, и его следы — верный признак утечки.
- Использование электронного течеискателя: Это высокоточный прибор, который улавливает пары хладагента в воздухе даже в минимальной концентрации. Он позволяет быстро локализовать проблему.
- Проверка с помощью ультрафиолета: В систему добавляется специальная ультрафиолетовая добавка (УФ-краситель). После непродолжительной работы оборудования утечки становятся видны под светом УФ-лампы.
- Создание избыточного давления (опрессовка): Если в системе совсем нет хладагента, в нее закачивается инертный газ (например, азот) под давлением. Падение давления в контуре прямо указывает на наличие негерметичности.
Подготовка оборудования и документации
Параллельно с поиском утечки подготавливается все необходимое для заправки:
- Баллоны с фреоном нужной марки (она указана на шильде чиллера).
- Манометрический коллектор с вакуумным насосом.
- Цифровые весы для точного дозирования хладагента.
- Заправочный шланг и средства индивидуальной защиты (очки, перчатки).
Также проверяется паспорт оборудования, где указана точная масса заправки фреона. Только после того, как причина утечки найдена и устранена, можно переходить к следующему шагу — вакуумированию системы.
Вакуумирование системы: удаление влаги и воздуха
После того как все утечки устранены, система оказывается заполненной атмосферным воздухом. Это неприемлемо для заправки по двум основным причинам: воздух содержит влагу, а также неконденсируемые газы. Вакуумирование — это процесс их полного удаления, критически важный для долгой и эффективной работы чиллера.
Почему влага и воздух — главные враги системы?
- Влага: Внутри контура она вступает в реакцию с маслом компрессора, образуя кислоты. Эти кислоты разъедают обмотки электродвигателя, повреждают подшипники и приводят к преждевременному выходу компрессора из строя. Кроме того, при низких температурах влага замерзает, создавая ледяные пробки в тонких капиллярных трубках или терморегулирующих вентилях (ТРВ), полностью блокируя циркуляцию фреона.
- Воздух (неконденсируемые газы): Эти газы не превращаются в жидкость, как фреон, под давлением конденсации. Они скапливаются в конденсаторе, создавая избыточное давление. В результате:
- Резко возрастает нагрузка на компрессор.
- Повышается температура нагнетания, что может привести к перегреву и срабатыванию защит.
- Снижается общая холодопроизводительность системы.
Как проводится вакуумирование?
Процесс требует точности и терпения. К сервисным портам чиллера подключается вакуумный насос через манометрический коллектор.
- Глубокий вакуум: Насос откачивает воздух до достижения глубокого вакуума. Целевой показатель — остаточное давление не выше 500 микрон ртутного столба (или 0.67 мбар). Этот параметр контролируется электронным вакуумметром.
- Контроль на падение давления (Decay Test): Это ключевой тест на герметичность. После отключения насоса система изолируется и наблюдается в течение 15-30 минут. Если давление остается стабильным — система абсолютно герметична. Если давление растет, это указывает на наличие микроутечки или присутствие влаги, которая продолжает испаряться.
Только успешное прохождение теста на падение давления дает «зеленый свет» для следующего этапа — непосредственной заправки чиллера фреоном. Пропуск или некачественное выполнение вакуумирования сводит на нет всю предыдущую работу и гарантирует проблемы в будущем.
Контроль давления и температуры: ключевые параметры заправки
Непосредственная заправка чиллера фреоном — это не механическое заполнение контура до указанной массы. Это динамический процесс, требующий постоянного контроля двух фундаментальных параметров: давления и температуры. Именно их соотношение позволяет судить о корректности процесса и качестве заполнения системы.
Какие параметры отслеживаются?
Специалист ведет постоянное наблюдение за показаниями манометрического коллектора и термометров:
-
- Давление нагнетания (High Pressure): Создается компрессором в конденсаторном контуре. Слишком высокое давление говорит о перезаправке, наличии воздуха или загрязнении конденсатора.
Давление всасывания (Low Pressure):
- Формируется на входе в компрессор. Низкое давление часто указывает на недозаправку или засорение фильтра-осушителя.
- Температура кипения фреона в испарителе: Рассчитывается исходя из давления всасывания по специальным термодинамическим таблицам (PT-картам) для конкретного типа фреона.
- Температура перегрева (Superheat): Ключевой показатель. Это разница между температурой паров фреона на выходе из испарителя и температурой его кипения внутри. Нормальный перегрев (обычно 5-8°C) гарантирует, что в компрессор поступает только пар, а не жидкая фаза, которая может его разрушить.
- Температура переохлаждения (Subcooling): Не менее важный параметр. Это разница между температурой конденсации фреона и температурой жидкого хладагента на выходе из конденсатора. Нормальное переохлаждение (около 5-10°C) свидетельствует о полной конденсации и эффективной теплоотдаче.
Как происходит контроль во время заправки?
Фреон заправляется в систему малыми порциями. После каждой порции чиллер кратковременно запускается, и специалист анализирует показатели:
- Сначала заправка ведется по массе на выключенном оборудовании, ориентируясь на паспортное значение.
- Затем чиллер запускается, и дальнейшая дозаправка проводится уже по показателям перегрева и переохлаждения.
- Корректировка: Если перегрев высокий, а давление всасывания низкое — система недозаправлена. Если перегрев низкий, а давление всасывания высокое — возможна перезаправка.
Таким образом, конечным критерием является не просто цифра на весах, а именно стабильные, нормальные значения перегрева и переохлаждения при работающем оборудовании. Это гарантирует, что чиллер будет работать с максимальным КПД и без риска для компрессора.
Технология заправки чиллера фреоном: шаг за шагом
Когда система подготовлена, проверена на герметичность и осушена, наступает ключевой момент — заправка хладагентом. Этот процесс требует методичного подхода и строгого соблюдения последовательности действий. Рассмотрим его пошагово.
Шаг 1: Подключение оборудования

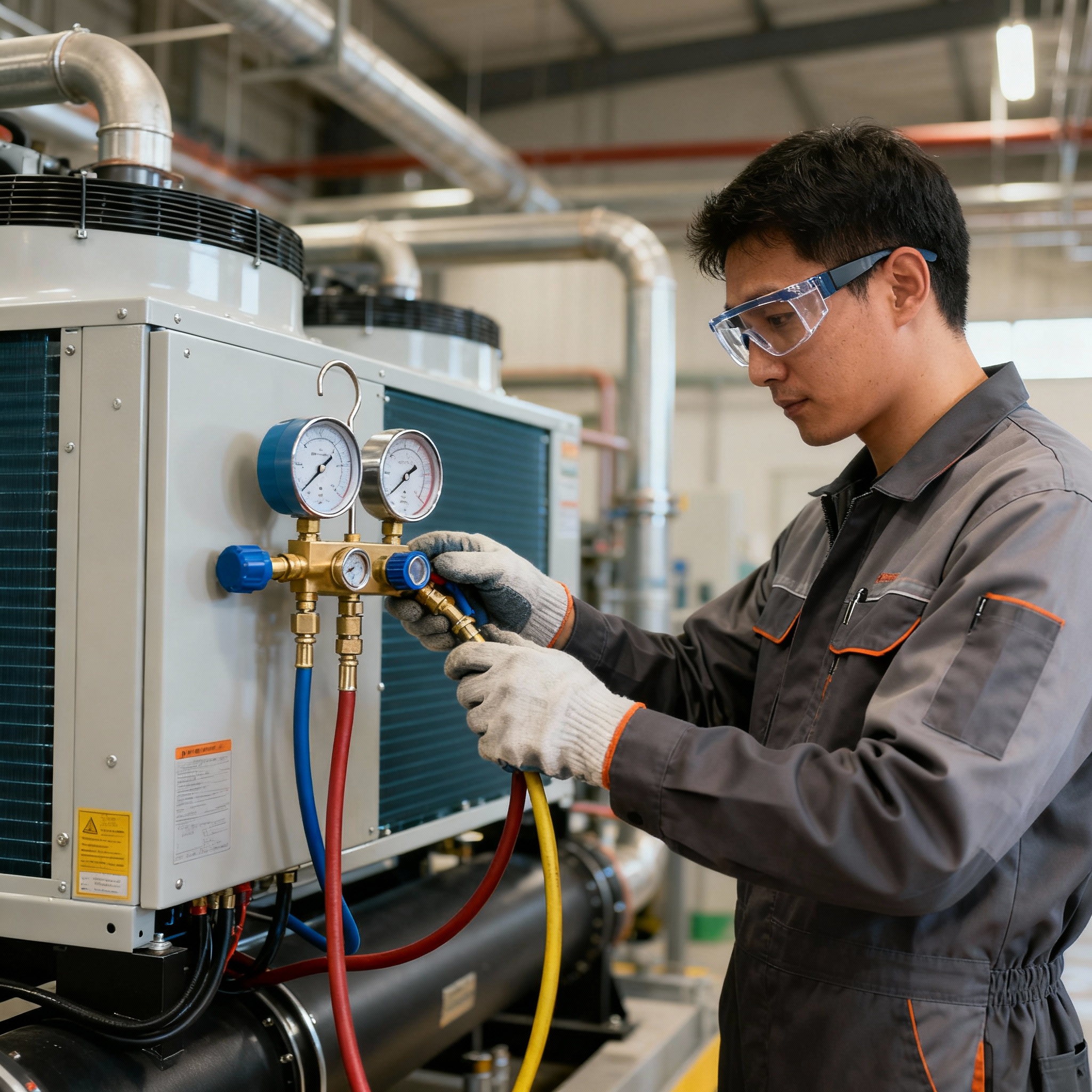

Баллон с фреоном подключается к сервисным портам чиллера через манометрический коллектор и заправочный шланг. Важный нюанс: перед подключением из шланга стравливается воздух кратковременным открытием клапана, чтобы предотвратить его попадание в систему. Баллон устанавливается на весы для точного контроля заправляемой массы.
Шаг 2: Предварительная заправка в жидкой фазе
На этом этапе чиллер отключен. Фреон заправляется в жидком виде через порт на линии жидкости. Это позволяет быстро залить основной объем хладагента, указанный в паспорте оборудования. Процесс контролируется по показаниям весов — специалист следит, чтобы не превысить расчетную массу.
Шаг 3: Запуск системы и дозаправка в паровой фазе
После залива основной массы чиллер запускается. Дальнейшая заправка ведется осторожно, через порт на линии всасывания, но уже в паровой фазе. Это безопаснее для компрессора. Подача пара осуществляется медленно, небольшими порциями.
Шаг 4: Корректировка по перегреву и переохлаждению
Это самый важный диагностический этап. Специалист постоянно измеряет и анализирует:
- Температуру перегрева: Показывает, насколько пар на выходе из испарителя горячее температуры его кипения. Цель — достичь значения 5-8°C.
- Температуру переохлаждения: Показывает, насколько жидкость на выходе из конденсатора холоднее температуры конденсации. Цель — 5-10°C.
Дозаправка продолжается до тех пор, пока оба этих параметра не войдут в рекомендуемый диапазон. Именно это, а не только паспортная масса, является признаком правильно заправленной системы.
Шаг 5: Контроль рабочих параметров
После корректировки система должна поработать в стабильном режиме не менее 20-30 минут. За это время специалист проверяет:
- Стабильность давлений нагнетания и всасывания.
- Ток потребления компрессора (не должен превышать номинальный).
- Разность температур воды или воздуха на входе и выходе из теплообменников.
- Отсутствие аномальных шумов или вибраций.
Только убедившись в стабильности всех параметров, можно переходить к финальной проверке.
Такой пошаговый подход гарантирует, что чиллер будет заправлен точно и безопасно, а его работа будет максимально эффективной.
Финальная проверка и запуск системы в эксплуатацию
Когда значения перегрева и переохлаждения стабилизировались в рабочем диапазоне, а основная масса фреона заправлена, работа не заканчивается. Финальный этап — это комплексная проверка, которая гарантирует, что система готова к долгой и надежной эксплуатации под полной нагрузкой.
Всесторонний контроль рабочих параметров
Специалист оставляет чиллер работать в штатном режиме как минимум на 30-60 минут, непрерывно отслеживая ключевые показатели:
- Стабильность давлений: Давление нагнетания и всасывания не должны иметь резких скачков и должны соответствовать расчетным для текущих температурных условий.
- Токовая нагрузка компрессора: Измеряется токовыми клещами. Потребляемый ток должен быть близок к номинальному, но не превышать его. Высокий ток указывает на перегрузку.
- Температурный напор: Проверяется разница температур теплоносителя (воды или антифриза) на входе и выходе из испарителя и конденсатора. Эта разница должна быть в пределах проектных значений, что свидетельствует о эффективном теплообмене.
- Визуальный и аудиальный контроль: Инженер прислушивается к работе компрессора и вентиляторов — посторонние шумы, стуки или вибрации недопустимы. Также проводится окончательный осмотр на предмет отсутствия вибраций трубопроводов и капель влаги на узлах.
Проверка функций автоматики и систем защиты
Имитируются штатные и аварийные ситуации для проверки корректности отклика системы:
- Проверяется срабатывание датчиков высокого и низкого давления.
- Тестируется работа регуляторов скорости вентиляторов конденсатора.
- Убеждаются, что система плавно выходит на заданный режим и стабильно его поддерживает.
Оформление документации
По завершении всех работ заполняется сервисный отчет, в который вносятся:
- Исходные и финальные параметры системы (давления, температуры, токи).
- Марка и количество заправленного фреона.
- Дата проведения работ и рекомендации по дальнейшей эксплуатации.
Только после успешного прохождения всех пунктов финальной проверки чиллер считается официально введенным в эксплуатацию. Этот комплексный подход исключает вероятность скрытых проблем и обеспечивает уверенность в бесперебойной работе оборудования.
Профилактика утечек и поддержание правильного уровня фреона
Качественно проведенная заправка — это не конечная точка, а начало нового цикла бесперебойной работы чиллера. Чтобы избежать частых и дорогостоящих дозаправок, критически важна грамотная профилактика. Она направлена на предупреждение утечек и поддержание хладагента на правильном уровне.
Регулярное плановое техническое обслуживание
Это основа профилактики. В рамках ТО специалисты выполняют действия, которые напрямую влияют на сохранность фреона:
- Визуальный осмотр трассы хладагента: Поиск масляных подтеков, проверка состояния изоляции, осмотр соединений и вальцовок на предмет коррозии или механических повреждений.
- Контроль давления и производительности: Регулярный замер рабочих давлений и температур позволяет выявить малозаметную начальную стадию утечки до того, как она станет критической.
- Чистка теплообменников: Загрязненные конденсатор и испаритель приводят к росту рабочего давления и температуры, создавая избыточную нагрузку на все компоненты системы, включая соединения, что может провоцировать утечки.
- Проверка и обслуживание запорной арматуры: Сальниковые уплотнения вентилей со временем могут «усыхать», становясь источником микроутечек.
Мониторинг и ранняя диагностика
Современные чиллеры оснащены системами автоматики, которые можно использовать для профилактики:
- Анализ тенденций (Trend Logs): Система автоматики может вести историю рабочих параметров. Специалист, анализируя эти данные, может заметить медленное падение производительности или изменение давлений — косвенные признаки потери хладагента.
- Установка датчиков утечки фреона: В машинных отделениях или в местах прокладки фреоновых трасс можно установить специальные газоанализаторы. Они подадут сигнал тревоги при самой начальной стадии утечки.
Правильная эксплуатация
Ресурс системы и герметичность контура также зависят от правильных действий персонала:
- Избегание гидроударов: Резкое открытие и закрытие запорных вентилей на жидкостной линии может создавать опасные гидравлические удары, ослабляющие паяные и резьбовые соединения.
- Защита от вибраций: Своевременная замена антивибрационных опор компрессора и правильное крепление трубопроводов предотвращают усталость металла в местах соединений.
- Своевременное реагирование: Любое, даже незначительное изменение в работе чиллера (снижение холодопроизводительности, появление шума) — это повод для внеплановой диагностики.
Соблюдение этих профилактических мер позволяет значительно увеличить интервалы между сервисными вмешательствами, снизить эксплуатационные расходы и гарантировать стабильную работу климатической системы на долгие годы. Профилактика всегда экономичнее и надежнее, чем аварийный ремонт.
